Roda de aço da grande parte que processa para o equipamento resistente
Detalhes do produto:
Lugar de origem: | porcelana |
Marca: | SSI |
Certificação: | manufacture certificate |
Número do modelo: | SSI-M |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1T |
---|---|
Preço: | US $2,500-6,000/ T |
Detalhes da embalagem: | Caso ou desencapado de madeira |
Tempo de entrega: | 2 -4months após o recibo do pagamento avançado |
Termos de pagamento: | T/T |
Habilidade da fonte: | 20000piece/year |
Informação detalhada |
|||
Produto: | Roda de aço | Material: | aço de alta qualidade |
---|---|---|---|
Processo: | Corte do torno | Processo do tratamento térmico: | Extinguir e moderar e extinguir |
custo: | baixo custo | Vantagem: | Elevado desempenho |
Realçar: | Roda de aço fazendo à máquina resistente do CNC,grande perfuração da parte e fazer à máquina de trituração,Fazer à máquina da peça da roda CL60 de aço grande |

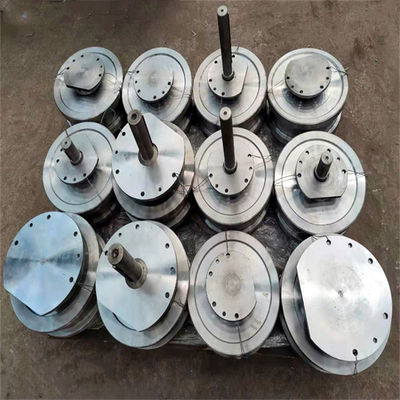

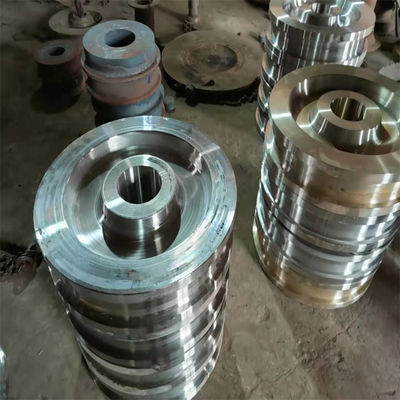

Descrição de produto
Processando e fabricando da roda, do volante e da roda de aço
1. O material é CL60, e sua composição quimica de derretimento cumprirá com as disposições da TB/t2817. O estado do tratamento térmico das rodas é em geral extinguindo e de moderação o tratamento após a forjadura, e o passo e a borda são extinguidos + moderados. O princípio do grupo é rodas com o mesmo número da fornalha de derretimento, o mesmo modelo e o mesmo estado do tratamento térmico. O valor da dureza da superfície do passo e da borda é exigido ser 300 ~ 380hb, a dureza é distribuído nas etapas, e a dureza em 20mm abaixo do passo não é menos do que 260hb. Após o tratamento térmico, a dureza de superfície de cada roda será testada uniformemente em três pontos no passo para cumprir as exigências da tiragem confirmadas por ambos os partidos.
2. As rodas são exigidas ser os forjamentos, que cumprirão as exigências correspondentes de JB/t5000.8-2007, e a categoria de qualidade de forjamentos é classe os forjamentos de III. que estarão livres dos defeitos de superfície, tais como as quebras, os recortes, as junções e os todos os outros defeitos que puderem afetar a qualidade de produto.
3. A roda estará livre das quebras, o passo e a borda estarão livres dos defeitos que afetam o desempenho do serviço, e os defeitos não serão reparados soldando.
4. A fim assegurar a qualidade de produto, o ut 100% NDT será conduzido para a roda inteira, e a inspeção 100% da TA será conduzida para o passo e a borda da roda. O método e os resultados de detecção da falha cumprirão as exigências da qualidade da classe II de JB/t5000.15-2007.
5. O teste de desempenho da barra de teste da matéria prima será conduzido para cada fornalha das matérias primas, e os resultados da análise cumprirão com as disposições na tabela 1.
Tabela 1
esticão | ataque | |||
ReH (N/mm2) |
Rm (N/mm2) |
Uns5 (%) |
Z (%) |
KU2 (J) (+20℃, sulco depth2mm) |
≥550 | ≥950 | ≥16 | ≥35 | Média value≥16 |
Os espécimes elásticos da temperatura normal com d0 = 10mm e l0 = 50mm serão usados | O espécime normal em forma de u do impacto da temperatura da profundidade de sulco de 2mm é adotado | |||
Método GB do teste/T 228 | Método GB do teste/T 229 |
Tipo da inclusão | Sistema fino | Sistema grosseiro |
≤2.5 | ≤1.5 | |
B | ≤3.0 | ≤2.0 |
C | ≤2.5 | ≤2.0 |
D | ≤2.5 | ≤2.0 |
A+B+C+D | ≤5.5 |
