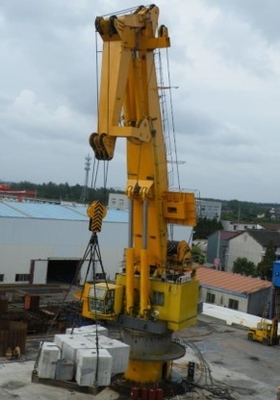

Junta hidráulica elétrica Jib Marine Crane e guindaste a pouca distância do mar
Detalhes do produto:
| Lugar de origem: | porcelana |
| Marca: | SSI |
| Certificação: | ABS/BV/CCS/GL/RINA/RMRS/LR |
| Número do modelo: | 20t10m |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD 200000 |
| Detalhes da embalagem: | Nude |
| Tempo de entrega: | 3,5 meses |
| Habilidade da fonte: | 30SET/year |
|
Informação detalhada |
|||
| Produto: | Guindaste do crescimento da junta | Cor: | pelo usuário |
|---|---|---|---|
| Pintura: | DFT 320um | Caráter: | hidráulico elétrico |
| Tipo: | no mar | Modelo: | SSI-KB-20t10m |
| Vantagem: | elevado desempenho | benefício: | baixo custo |
| Realçar: | Junta hidráulica Jib Marine,Cumpra com o guindaste marinho dos padrões,No mar Marine Crane especialmente projetada |
||
Descrição de produto

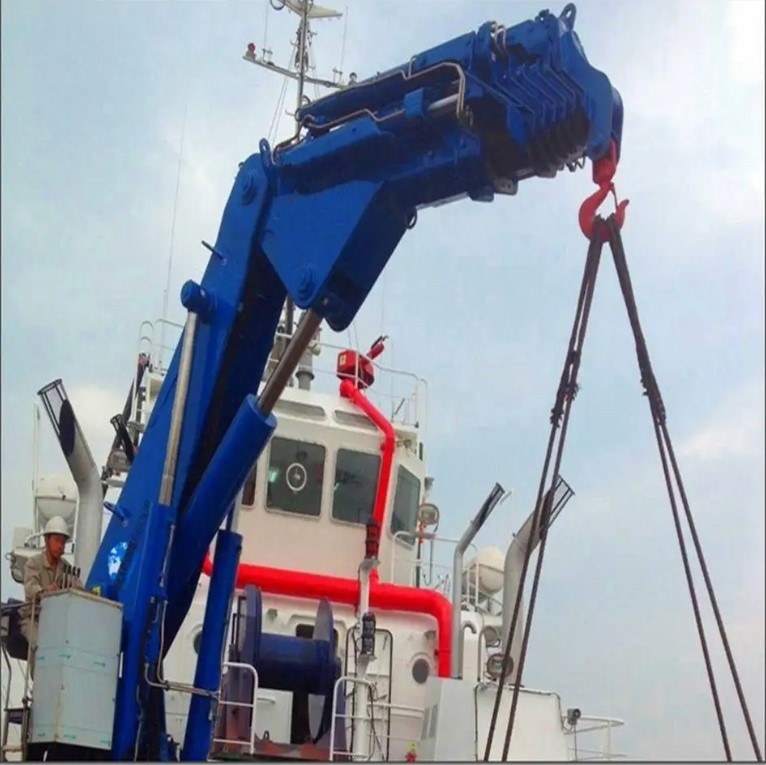

Guindaste a pouca distância do mar do crescimento hidráulico elétrico da junta montado na plataforma a pouca distância do mar
O guindaste marinho do crescimento da junta/guindaste a pouca distância do mar é projetado como um guindaste articulado conduzido eletro-hidráulico do crescimento, com eletro integrado
o pacote da energia hidráulica ou o pacote eletro-hidráulico independente do poder, entregaram como uma unidade completa pronta para instalação à fundação.
o guindaste é equipado com um guincho posto hidráulico, bordejar hidráulico-posto, um sistema posto articulado e hidráulico do hydrau do gerencio.
Todos os guindastes marinhos e a pouca distância do mar são projetados e fabricados baseado nas especificações técnicas e nas aplicações do nosso cliente. Todos os componentes principais para o guindaste marinho e a pouca distância do mar são do europeu e do tipo da reputação, como o motorista de gerencio, a bomba hidráulica, o motor elétrico, as válvulas hidráulicas etc.
Os componentes do guindaste
O guincho de levantamento é projetado operando-se em um ambiente marinho.
Consiste na caixa de engrenagens com freio, motor hidráulico, e cilindro, etc.
o sistema da caixa de engrenagens e de freio é construído no cilindro. As placas do protetor
são fornecidos impedindo a corda de fio que escapa do cilindro.
O urso do gerencio é única fileira quatro pontos que contactam o tipo da bola montado na superfície feita à máquina e projetado para a aplicação marinha. Os prendedores para o anel do gerencio são parafusos de primeira qualidade da tensão assegurando a condição de trabalho para o rolamento. A movimentação do pinhão está internamente proteger a engrenagem do ambiente marinho. A caixa de engrenagens do gerencio, freio, motor hidráulico é flangeada junto em uma unidade. O rolamento do gerencio é equipado com os bocais de graxa apropriados.
3 cilindros hidráulicos
O cilindro bordejando é projeto para
Operação em um ambiente marinho.
A haste de pistão é feita de alta elasticidade
cromado revestido. Ambos os fins do
o cilindro é equipado com auto-lubrificado
rolamentos. O cilindro tem o bocal de graxa para
lubrificação dos rolamentos.
O motor elétrico é montado para dentro do pórtico com flexível
movimentação de acoplamento à bomba. O tanque de óleo é construído dentro ao
pórtico. O tanque é equipado com os filtros do retorno do fluxo completo,
O calibre de pressão, ar para respirar, o furo do ar respira a lata
seja usado para o enchimento do óleo.
O encanamento hidráulico externo será do aço carbono sem emenda galvanizado. As mangueiras hidráulicas são selecionadas para a operação em um ambiente marinho. Todas as mangueiras são projetadas que concordam exigências da classe para a pressão de funcionamento.
O guindaste é projetado que um movimento (içando, bordejando, girando) estará tornado possível sob a capacidade total e a velocidade máxima. E dois movimentos serão tornados possíveis simultaneamente sob a capacidade reduzida e a velocidade reduzida.
Todos os movimentos são conduzidos pelo óleo hidráulico. Todos os movimentos têm o controle de velocidade stepless de 0 ao máximo.
Quando a pressão real é mais alta do que o valor de ajuste, a válvula de escape estará aberta. O motor do guincho, o cilindro hidráulico e o motor todos do gerencio são fornecidos com a carga que guarda as válvulas que congelarão o movimento em caso da ruptura da mangueira ou a outra falha que causa a gota de pressão.
A unidade operada emergência com bomba manual, as válvulas necessárias, e a linha da tubulação conectou a unidade com o motor hidráulico do sistema original que inclui o encaixe.
A pressão do sistema hidráulico: ≤250Bar.
7,1 fonte elétrica
A fonte elétrica do navio ao guindaste é transmitida como segue:
Circuito de poder principal: AC380V; 50Hz; 3P
7,2 motor elétrico
O motor elétrico é do tipo marinho. (IP56; Classe da isolação “F ")
O motor será fornecido com o calefator da anti-condensação.
tipo acionador de partida do “Estrela-delta”
Motor com glândula de cabo
Motor em conformidade com a exigência do IEC
7,3 transformador para a tensão AC24V do controle.
7,4 botões do começo/parada na porta de painel.
7,5 a caixa elétrica do começo é IP56. Será montada no suporte do guindaste pelo fabricante.
Os seguintes dispositivos do limite da segurança são fornecidos para os movimentos alistados abaixo. Quando os dispositivos do limite da segurança são atuados, o motor hidráulico e/ou elétrico está parado.
8,1 válvulas de segurança hidráulicas: Cada válvula de segurança protege as bombas assim como iça-as, bordejando e os motores do gerencio da carga excedente.
8,2 içando o limite
8,3 botão de parada da emergência: Parada do motor que corre empurrando o botão. O guindaste tem 2 botões de parada da emergência. Um está na caixa elétrica do começo, outra está no painel da operação.
8,4 válvula de descarregamento da emergência: Todos os movimentos são parados quando abertos a válvula. É montada na plataforma da operação.
8,5 sistema do socorro de urgência para o gancho
Tratamento 9 de superfície
O procedimento padrão do tratamento de superfície para guindastes será:
Todo o tiro das superfícies soprou a SA 2,5
Uma camada de primeira demão zinco-rica da cola Epoxy - 50 mícrons
Uma camada de cola Epoxy de dois blocos - 100 mícrons
Uma camada de poliuretano - 70 mícrons
Espessura de filme seco total - 220 mícrons
Especificação técnica
| 1 | SWL | 20t@10m 5t@25m |
| 2 | Raio de trabalho máximo | 25m |
| 3 | Raio de trabalho mínimo | 4.5m |
| 4 | Hospedando a velocidade | 0~15m/min (20t) |
| 5 | Velocidade do gerencio | 0.5r/min |
| 6 | Ângulo do gerencio | 360° livre |
| 7 | Bordejando o tempo | 50s |
| 8 | Curso do gancho | 60m |
| 9 | Tempo de dobramento | 50s |
| 10 | Tempo da extensão | 700s |
| 11 | Condição de trabalho | |
| Salto | ≤ 5° | |
| Guarnição | ≤ 2° | |
| 12 | Motor elétrico | |
| Poder | 90 quilowatts | |
| Velocidade | 1480r/min | |
| Fonte de energia | 440V 50Hz, | |
| Proteja a classe | F | |
| Tipo de trabalho | S1 | |
| 13 | Fluxo | 160L/min |
| 14 | Temperatura do projeto | -10°~40° |
| 15 | Peso inoperante | ~25000 quilogramas |
Desenho geral
Fotos de nossa fábrica
