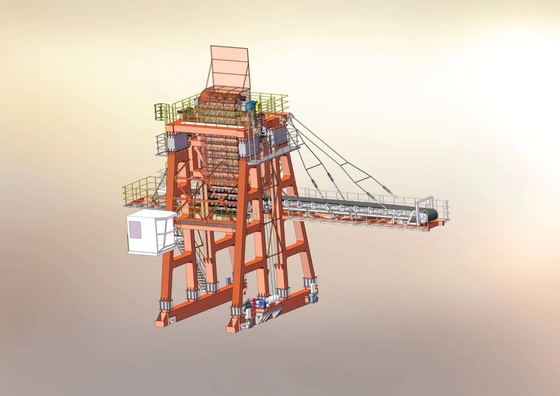

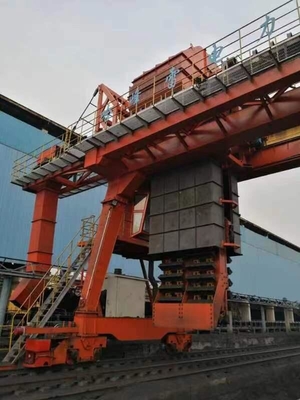

Descarregador da cubeta de corrente do vagão para a companhia da eletricidade ateada fogo carvão

Descrição de produto

o vagão que descarrega o descarregador da cubeta de corrente para descarregar o carvão para o carvão ateou fogo à companhia da eletricidade

1. introdução

A estrutura de caixa completamente fechado é adotada. A construção de aço é feita de Q345B. A estrutura de viagem adota um tipo três do terno em um redutor, quatro grupos de tipo do trole, e oito rodas de viagem. A roda com um diâmetro de 630mm com sistema de condução de VFD para viajar. Um VFD controla quatro grupos de motores para viajar estavelmente.

O mecanismo da cubeta de corrente é fornecido com um dispositivo de travamento e o dispositivo de proteção do bloqueio.

Travando o dispositivo: quando o elevador de cubeta aumenta à posição limitada, o dispositivo de travamento pode automaticamente ser ativado, e o peso do mecanismo de derrubada pode ser carregado pelo dispositivo de travamento através do mecanismo hidráulico do pushrod, que pode impedir as víctimas e os acidentes de dano de equipamento causados pelo deslizamento do mecanismo de levantamento da cubeta devido à falha de freio, e igualmente estender a vida útil da corda de fio de aço.

Dispositivo de proteção de bloqueio: quando o elevador de cubeta aumenta à posição do limite, o sinal girará automaticamente o verde, que pode facilitar o motorista do trem para identificar se o descarregador está trabalhando e se pode incorporar a estação

O descarregador da pedra calcária da cubeta de corrente igualmente tem a outra proteção de bloqueio, tal como o bloqueio entre a braçadeira do trilho e o mecanismo de viagem, o bloqueio entre o transporte de correia e o mecanismo do caminhão basculante, o bloqueio entre a porta da sala de operações e a fonte de alimentação principal (isto é a porta não pode ser fechado, e a fonte de alimentação principal não pode ser fornecida), que podem se assegurar de que o descarregador da pedra calcária do elevador da corrente trabalhe em um estado seguro do ambiente todo o ano e melhorar a taxa da operação.

A parte inferior da cubeta de corrente é equipada com um grande dispositivo de proteção da corrente do raspador, que não possa somente completamente limpar os materiais mas para danificar igualmente nunca o vagão. Quando a cubeta de corrente está funcionando, o dispositivo do raspador joga o papel de raspar os materiais. O material do raspador é 16Mn, para reduzir tanto quanto possível o excesso dos materiais e reduzir trabalham a intensidade dos trabalhadores. A taxa de descarregamento é maior de 99% e o material restante é menos do que de 1 toneladas.

Os dentes da cubeta de corrente são feitos da placa desgaste-resistente da liga 60Si2Mn material, que aumenta a vida útil em 3-4 vezes comparadas com a placa desgaste-resistente ordinária.

Os componentes elétricos para o descarregador da cubeta de corrente são todo o Siemens, ABB ou produtos de Schneider. Materiais de isolação térmica e condicionadores de ar (tipo: Gree) é usado no táxi do operador. O vidro moderado é usado na sala de operação, e um limpador elétrico é vestido, o operador o ambiente do táxi que é confortável.

2. especificação do descarregador da pedra calcária da cubeta de corrente

Dever do trabalho: 3 deslocamento resistente, 365days pelo ano

Descarregando a capacidade: 350t/h

Distância do trilho: 6000mm

Fonte de alimentação: carretel de cabo (poder), menos de 200

Poder: 380-400V

Frequência: 50Hz

Descarregando a taxa: ≥95%

Poder do consumo: 145KW

3. Outros parâmetros

3,1 mechansim de viagem: 8 rodas e 4 motoristas.

Modelo do motor: YX3-132

poder: 7.5KW×4

velocidade: 1450r/min

poder de VFD: 30KW resistente (Seimens/ABB)

modelo do redutor da engrenagem: Série rígida do redutor do dente (Flender/SEW)

velocidade de viagem: 1.9~20m/min (VFD)

Diâmetro da roda: Φ630mm

Não das rodas: 8

Pressão máxima da roda: 15t

Distância do trilho: 6000mm

3.2. elevador de cubeta

Modelo do motor: YZ225M-

poder: 台 30KW×2

Modelo rígido do redutor do dente: ZQA500-3/4-15.75 (SEW/Flender)

Relação: 15,75

velocidade (velocidade da corrente): 95.7m/min

volume de cubeta: 43L

largura da cubeta: 1100mm

tipo de corrente: corrente militar do tanque da dois-fileira

passo T203mm

dever do trabalho: resistente

3,3 bordejando o guincho

Modelo do motor: YZ225M-8

poder: 22KW

velocidade: 750r/min

tipo do redutor da engrenagem: ZQA650-48.57-8

relação: 48,57

velocidade do guincho: V=2.37m/min

3,4, transporte de correia montaram no modilhão

Transporte de correia: uma maneira de descarregar-se,

Dispositivo de transmissão: YDΦ630-1000-2.5

poder: 15KW

polia da curvatura: Φ500

velocidade: V=3.15m/s

largura: B=1000mm

transportando a capacidade: Q=800t/h

líquido de limpeza do transporte de correia: a lâmina é feita do poliuretano

tabela da data techanical principal
