Os Reclaimers do cilindro de carvão aumentam aparelho de manutenção da carga para o curral

Descrição de produto

Reclaimers do cilindro para o carvão que segura da empresa superior do estado de China

Os reclaimers do cilindro, viajando uma pista de decolagem horizontal, são projetados prestar serviços de manutenção a pilhas do armazenamento paralelo na operação bidirecional no armazenagens/tipo abertos armazenamento da jarda. Deva têm 3.500 toneladas pela capacidade da hora segurar <300 mm="" sized="" coal="">

O cilindro viaja nos trilhos em quatro estruturas. A movimentação do curso é realizada usando 8 unidades de movimentação (2 pela estrutura). As estruturas são equipadas com os tenazes de brasa do trilho, um pelo trilho, para fixar durante o vento da para fora--operação, e com o líquido de limpeza do trilho em ambos os lados do curso.

A unidade de movimentação consiste em uma caixa de engrenagens com um servo motor controlado por um conversor de frequência. Este servo motor opera-se em todas as escalas exigidas da velocidade de curso, assim não é necessário usar ambos os motores independentes para a viagem da operação e do transporte. As unidades de movimentação são montadas verticalmente nas rodas de viagem externos das estruturas. Os sensores incrementais são usados para o posicionamento exato da máquina.

O dispositivo de espalhamento fornece um movimento de oscilação transversal, desse modo espalha uma camada de superfície de material e dá forma a um perfil do material no curral para assegurar o enchimento uniforme das cubetas. Um ângulo de inclinação de espalhamento do dispositivo pode manualmente ser ajustado segundo um estado real de distribuição material no curral. A máquina é cabida com os dois dispositivos de espalhamento, um pelo lado do sentido do curso da máquina.

As subestruturas conectadas funcionalmente ao cilindro consistem em um caminho de ferro, em uns cabos elétricos da fonte, em umas mangueiras de fonte da água para o sistema de sistema de extinção de incêndios, e em uns amortecedores da extremidade.

A construção de aço principal é da construção soldada feita da placa de aço ou de aço secional e é da suficientes força, rigidez, e estabilidade. Os parafusos de grande resistência do aperto serão usados para o conjunto de local dos grandes membros principais da construção de aço para facilitar a ereção e os pontos de recolhimento/olhos de levantamento são fornecidos para que cada membro estrutural facilite operações do transporte e de manipulação. Todas as estruturas e mecanismos são projetados carregar a carga dinâmica, a carga estática, a carga horizontal, e a carga de impacto. Além do cálculo para a força, a rigidez, e a fadiga, o cálculo para a estabilidade inteira e parcial serão feitas também. Cada mecanismo e componente são projetados ser do bom desempenho e da força e também permutável à extensão praticável. Aquelas peças vestindo serão projetadas ser verificadas e substituído facilmente.

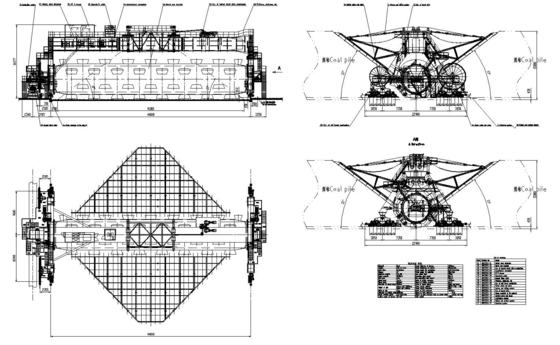

Especificação do reclaimer do cilindro

OBSERVAÇÕES

O cliente fornecerá a seguinte informação ao colocar a ordem

• O caráter do material de maioria
• Informação do curral
• Fluxograma do processo
• Fonte de alimentação
• Exigências de uma comunicação e do controle
