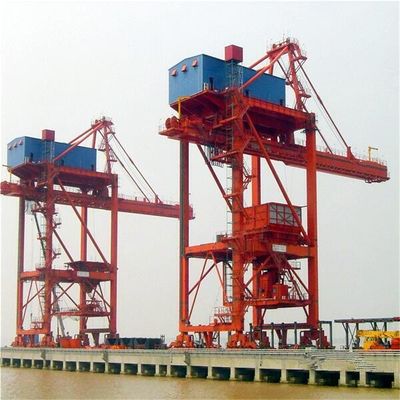

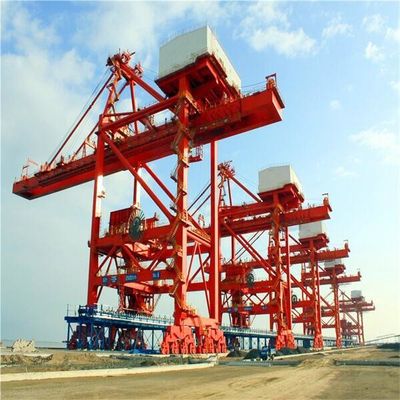

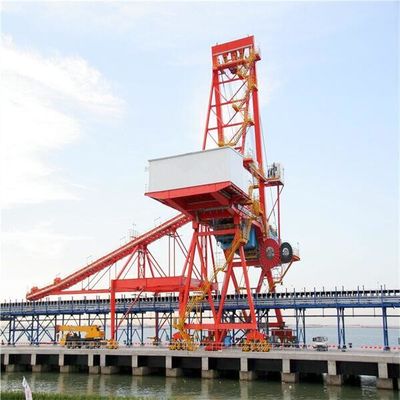

Tipo descarregador da garra do navio na central elétrica de carvão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | SSI-HDCZ |
| Certificação: | manufacture certificate |
| Número do modelo: | Personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | US $1,500,000-5,000,000/ Set |
| Detalhes da embalagem: | Caso ou desencapado de madeira |
| Tempo de entrega: | 6 meses após o recibo do pagamento avançado |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 20 grupos/ano |
|
Informação detalhada |
|||
| material: | aço carbono | pintura: | de acordo com ISO12944 |
|---|---|---|---|
| cor: | recomende pelo usuário | capacidade: | 800 t/h |
| caráter: | durável | vantagem: | elevado desempenho |
| benefício: | baixo custo | ||
| Realçar: | descarregador do navio da garra de 800 t/h,descarregador do navio da garra do aço carbono,Descarregador do navio da cubeta da garra ISO12944 |
||
Descrição de produto
Ponte-tipo diferencial (elétrico) mecânico descarregador do navio
O ponte-tipo (elétrico) mecânico descarregador do diferencial do navio é uma série de eficaz, de seguro e o elevado desempenho que descarrega os dispositivos personalizados ao porto e ao negócio terminal que seguram cargas de maioria secas.
O descarregador do navio é instalado no porto, descarregando cargas de maioria secas (carvão, minério, pó mineral, cimento, casco, cinza, grão etc.) da posse da embarcação através da cubeta da garra. Descarregando cargas de maioria secas ao funil, então à correia transportadora através do funil. Pela correia transportadora as cargas de maioria secas estão transportando ao curral para storaging.
Ponte-tipo descarregador do navio que inclui o tipo automotor do trole do desenho do tipo do trole e da corda de fio. Tipo do trole do desenho da corda de fio que inclui o tipo principal e auxiliar do trole e o tipo do trole dos cilindros do diferencial quatro. Tipo do trole dos cilindros do diferencial quatro que inclui o tipo mecânico do trole dos cilindros do diferencial quatro e o tipo elétrico do trole dos cilindros do diferencial quatro.
O ponte-tipo diferencial (elétrico) mecânico descarregador do navio é hoje o mais avançado e o mais amplamente utilizado. Seu sistema de levantamento, o sistema de abertura e o sistema do desenho, são controlados por quatro cilindros. Foi projetado particularmente especializando-se nas soluções profissionais da manipulação de maioria que fornecem os níveis muito os mais altos de desempenho.
| modelo | Trole automotor | Trole principal e auxiliar | Diferencial mecânico | Diferencial elétrico |
| peso (%) | 100% | 80% | 60~65% | 60% |
| estabilidade | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
| Lengtg da corda de fio | 1 | 6 | 2,5 | 2,5 |
| Consumo de potência | 1 | 2,5 | 1,1 | 1,2 |
| Custos de operação (%) | 100% | 95% | 90% | 90% |
| Falha e manutenção | Taxa da divisão alta e dura manter | A taxa da divisão baixa e fácil manter mas o sistema da corda de fio é complicada | O sistema da corda de fio é simples, fácil mudar o redutor da engrenagem é projeto específico, para manter e mudar duramente | O sistema da corda de fio é simples, redutor da engrenagem é padrão, fácil manter, sistema elétrico é complicado |
| Custo do fundamento e das facilidades (%) | 100% | 95% | 85% | 85% |
| modelo | Diferencial mecânico | Diferencial elétrico |
| peso (t) | 1100 | 1050 |
|
Distância do trilho (m) Distância da roda (m) |
18~28 18 |
18~28 18 |
|
Não da roda Pressão T da roda Quilowatt do motorista |
40 50 7.5*10 |
40 50 7.5*10 |
| Bordejando o quilowatt do mecanismo | 90~110 | 90~110 |
| Quatro quilowatts do mecanismo dos cilindros |
Começo 2X500KW 315KW de corrida |
4*400 |
| Especificação do descarregador do navio | ||||||||||||||||
| embarcação | capacidade | descarregue o tempo | capacidade do elevador da garra |
peso de única garra |
ciclo épocas |
um ciclo | densidade de material de maioria |
trilho distância |
trilho | roda pressão |
distância de alargamento do alcance da garra |
alcance traseiro distância da garra |
levantamento velocidade |
redução velocidade |
trole velocidade |
viagem velocidade |
| DWT | t/h | horas | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
| 1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Estrutura principal do ponte-tipo descarregador do navio da garra
Mecanismo do ponte-tipo descarregador do navio da garra
mecanismo 1.Traveling
O método de condução do mecanismo de viagem é multi movimentação. O mecanismo de viagem é composto do dispositivo de condução, do dispositivo de viagem do apoio e do dispositivo de proteção da segurança. O dispositivo de viagem do apoio adota o grupo da roda com feixe de equilíbrio, a roda adota a roda de carregamento de rolamento com bordas dobro da roda, e o número de rodas da movimentação não será menos de 50% do número total de rodas.
A maioria da unidade de condução são três nos redutores um, que podem igualmente ser combinados por redutores, por freios e por motores através dos acoplamentos
2. Estrutura principal do ponte-tipo descarregador do navio
A conexão da construção de aço principal do descarregador do navio adota a conexão rígida, e a rigidez da máquina inteira é forte bastante.
O aço de rolamento da T-seção é adotado para dianteiro e traseiro a viga do descarregador do navio e o feixe do trilho do trole sem solda de faixa, para evitar o rachamento da fadiga da solda que pode ocorrer quando as rodas do trole são roladas para a frente e para trás.
3. Sistema do funil
O funil que descarrega o sistema do descarregador do navio é composto do funil de carvão, do alimentador, do funil da forquilha, do defletor de espalhamento de carvão, do para-brisa, da rampa em dois sentidos e do suporte do amortecedor.
4. Cubeta da garra que iça o mecanismo (cilindros mecânicos do diferencial quatro)
A viagem do trole diferencial mecânico do descarregador do navio da garra depende de um motor de comando para conectar os dois redutores diferenciais através do acoplamento da. Com a transformação diferencial da caixa de engrenagens, o levantamento da garra é transformado no movimento transversal do trole.
cubeta 5.Grab (sistema reeving da corda de fio)
6. Bordejando o mecanismo
O mecanismo bordejando do ponte-tipo descarregador do navio da garra é composto do motor, do freio, do redutor, do cilindro e do freio de segurança.
sistema reeving da corda 7.Wire de bordejar o mecanismo
8. Dispositivo do gancho da segurança do modilhão
Quando o modilhão do descarregador do navio está bordejando ao ° 80, o dispositivo do gancho da segurança é usado para pendurar o modilhão e para afrouxar ao mesmo tempo a corda de fio de aço. O gancho da segurança é conduzido geralmente pelo cilindro hidráulico ou pelo atuador eletro-hidráulico.
sistema reeving da corda 9.Wire de trole do apoio da corda de fio
Vista geral do processo de produção
