Sistema do empilhador e do reclaimer da capacidade de 3000 Tph para o central elétrica
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | SSI-HDCZ |
| Certificação: | manufacture certificate |
| Número do modelo: | Personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | US $500,000-5,000,000/ Set |
| Detalhes da embalagem: | Caso ou desencapado de madeira |
| Tempo de entrega: | 6 meses após o recibo do pagamento avançado |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 40 grupos/ano |
|
Informação detalhada |
|||
| Projeto: | Empilhando e recuperando o sistema | Pintura: | Jotun |
|---|---|---|---|
| Cor: | pelo usuário | Capacidade: | 3000 t/h |
| custo: | Preço baixo | Construção de aço: | Aço carbono |
| local: | central elétrica de carvão | Aplicação: | Carvão |
| Realçar: | Sistema do empilhador e do Reclaimer,Empilhador com o central elétrica do Reclaimer,Reclaimer do empilhador da roda da cubeta de 3000 Tph |
||
Descrição de produto
capacidade de 3000 tph que empilha e que recupera o sistema para o central elétrica
introdução 1.Summary

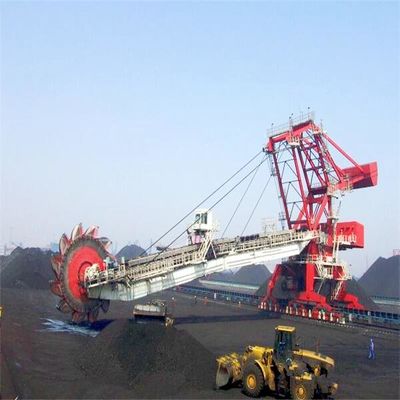

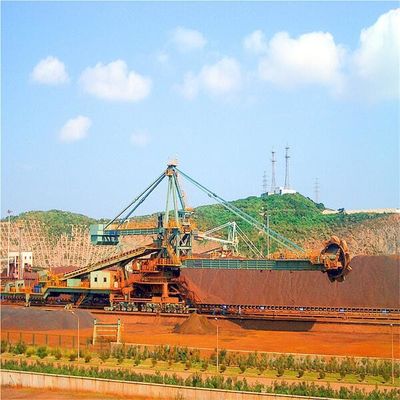

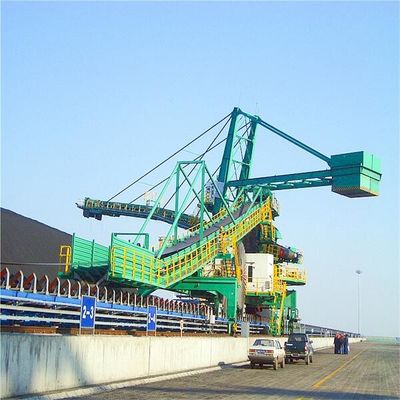

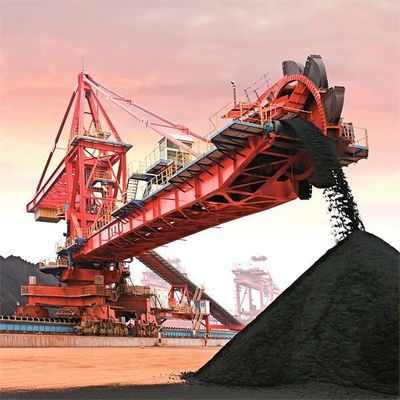

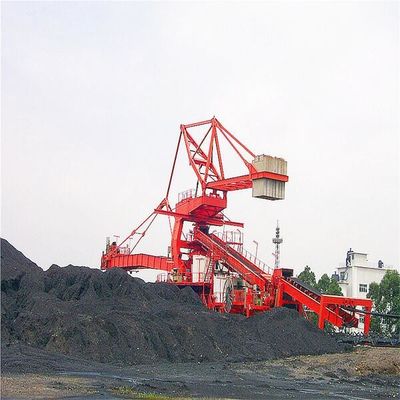

O reclaimer do empilhador da roda da cubeta pode executar as funções do empilhamento contínuo, da recuperação, da mistura e do armazenamento de partículas e de matérias primas maiorias do bloco. É amplamente utilizado no sistema do armazenamento material e de transporte de energia elétrica, de metalurgia, de materiais de construção, de indústria química, de porto, de carvão, de grão e de outras indústrias. É um equipamento comum em grandes e empresas industriais de tamanho médio.
O reclaimer do empilhador da roda da cubeta é composto principalmente da roda da cubeta, girando, levantamento do crescimento, passeio, transporte de correia do modilhão, e estrutura do metal, carro da cauda, estrutura auxiliar, funil central, sistema de supressão da poeira do pulverizador, sistema de lubrificação, sistema elétrico, dispositivo da fonte de alimentação e assim por diante.
Ajustando a estrutura do carro da cauda (único carro fixo da cauda, carro semi de encontro da cauda, carro de encontro completo da cauda, carro transversal da cauda, carro dobro da cauda, etc.), o reclaimer do empilhador da roda da cubeta pode realizar muitas funções, tais como o empilhamento, recuperando completamente, recuperando a volta para trás, desviando, completamente e assim por diante, para cumprir as exigências de condições de trabalho diferentes.
formulário 2.Structural da máquina inteira
As máquinas feitas sob medida médias e pequeno- da roda da cubeta adotam o formulário total do equilíbrio, com poucos pontos móveis da dobradiça e baixa taxa de falhas. O assento central da dobradiça da superestrutura é equipado com o rolamento comum livre da lubrificação, com menos carga de trabalho da manutenção. Para grandes máquinas da roda da cubeta, o tipo móvel do equilíbrio é adotado na maior parte, considerando principalmente que o ângulo de lançamento do quadro do modilhão é pequeno e a mudança do centro de gravidade relativo à superestrutura é pequena.
Característica
| projeto | Empilhando e recuperando o sistema |
| pintura | Jotun |
| cor | pelo usuário |
| capacidade | 3000 t/h |
| custo | preço baixo |
| construção de aço | aço carbono |
| local | central elétrica de carvão |
| aplicação | carvão |
GA (carro rachado fixo da cauda)
GA (carro completo da cauda da função)
3. Peças principais do empilhador e do reclaimer
mecanismo 1.Traveling
Três em um redutor com único
mecanismo da roda 2.Bucket
3. Bordejando o mecanismo
(1) mecanismo da roda da cubeta adota geralmente o lançamento da transmissão hidráulica e do cilindro hidráulico. O movimento de lançamento é liso sem impacto. Assegure-se de que não haja nenhum escapamento no sistema hidráulico.
(2) os componentes principais do sistema hidráulico são produtos famosos internacionais do tipo.
(3) o cilindro hidráulico diferencial ativo dobro é adotado, e o rolamento de deslizamento esférico delubrificação livre da manutenção é instalado no ponto da dobradiça do cilindro. A entrada do óleo e a tomada superiores e mais baixas do cilindro do óleo são equipadas com o anti encanamento estouraram válvulas. Quando o encanamento quebra, o cilindro do óleo estará travado automaticamente, e o modilhão não cairá, para assegurar a segurança do sistema.
(4) o crescimento é equipado com uma haste de segurança. Ao reparar ou ao substituir o cilindro do óleo, o crescimento é fixado com a haste de segurança para assegurar a segurança durante a manutenção.
dispositivo de segurança (de 5)
- Os interruptores de limite de dois níveis são ajustados nas posições do limite superior e mais baixo do lançamento do modilhão.
- O ângulo de lançamento do modilhão pode ser indicado no táxi.
- Ambos os lados do modilhão são fornecidos com os dispositivos protetores para impedir que o modilhão colida com a pilha material.
- O sistema de circuito inteiro do óleo é equipado com um dispositivo de segurança para impedir a ruptura da tubulação de óleo.
Estação de cilindro hidráulico e de bomba hidráulica do mecanismo de lançamento
4. Mecanismo de gerencio
transporte de correia 5.Cantilever
estrutura do metal 6.Upper
carro 7.Tripper
8. cilindro de cabo
