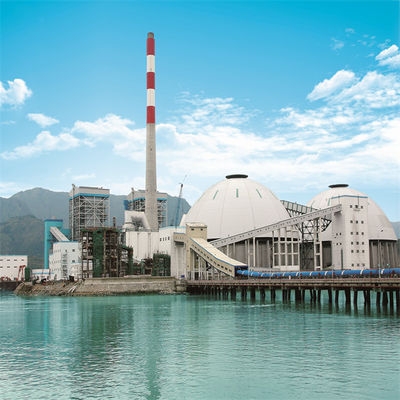

empilhador e Reclaimer do curral da capacidade 3000t/H para o central elétrica ateado fogo carvão

Descrição de produto

o empilhador e o reclaimer do curral da capacidade 800t/h para o carvão atearam fogo ao central elétrica

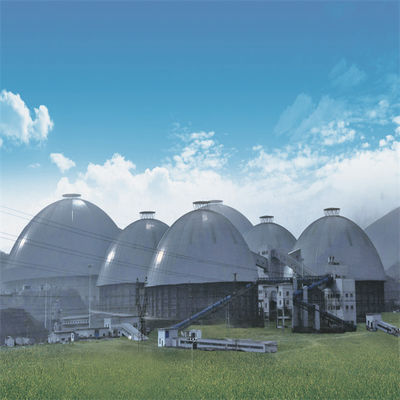

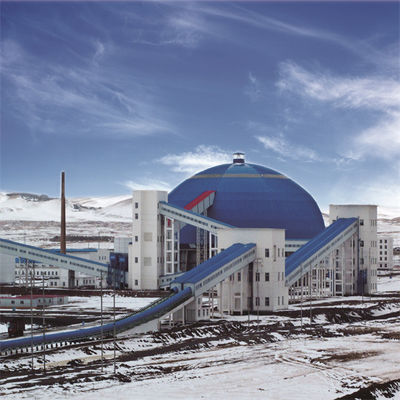

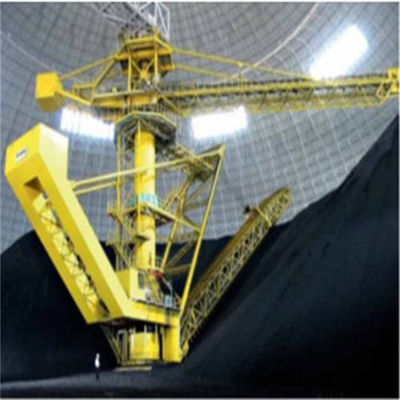

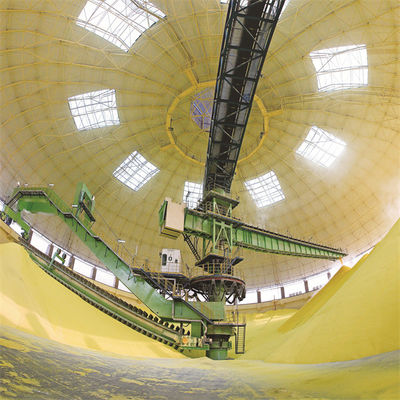

O tipo circular empilhador e reclaimer do pórtico do raspador é usado principalmente nos materiais de construção, o carvão, a metalurgia, energia elétrica, porto e outras indústrias, e usado na maior parte para empilhar a pedra calcária ou o carvão e os outros materiais de maioria. O modilhão do empilhador é equipado com um transporte de correia, que passe através do telhado da grade da construção de aço do curral circular do transporte de correia no cavalete, e os materiais da entrada para terminar o empilhamento cônico do anel através do transporte de correia no modilhão do empilhador; O reclaimer termina o trabalho de recuperação através de três processos do linkinge: sistema de viagem, bordejando o sistema e o sistema do raspador. O reclaimer do raspador raspa os materiais no funil cônico sob a coluna central ao longo da inclinação da pilha, e saídas os materiais através do alimentador de vibração e do transporte de correia subterrâneo.































Característica

produto	Empilhador e Reclaimer
pintura	Jotun
cor	vermelho
capacidade	800 t/h
caráter	resistente
vantagem	projeto robusto
benefício	baixa manutenção
transporte de materiais	carvão ou pedra calcária



Componentes principais do empilhador e do reclaimer circulares

1. Empilhando a construção de aço, transporte de correia do modilhão

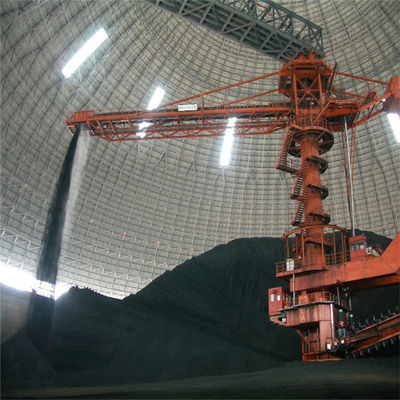

O empilhador do modilhão toma a coluna central como o centro, uma extremidade é o transporte de correia com construção de aço do modilhão, e a outra extremidade é a caixa do contrapeso. A peça de empilhamento média do gerencio é conectada com a coluna central girando o rolamento, e o empilhador pode girar engrenando o pinhão no motorista de gerencio com a engrenagem na coluna central. Os materiais que entram no curral circular são descarregados na cabeça do transporte de correia do modilhão e empilhados diretamente ao curral. O empilhador gerencie em um determinado ângulo para a inclinação que empilha até que esteja empilhado em uma pilha anular.

Há dois tipos estruturais principais de empilhador do modilhão, de tipo fixo do modilhão e de modilhão bordejando o tipo.

Comparação dos dois tipos de empilhador:

(1) as vantagens do empilhador fixo são estrutura simples e baixo custo. A desvantagem é que quando a parte mais inferior do empilhador não é empilhada ou a pilha material é baixa, a diferença é enorme, e a poeira no curral é mais séria (mesmo com sistema de pulverizador).

(2) o empilhador bordejando usando o cilindro hidráulico para aumentar ou abaixar o modilhão. Sua vantagem é modilhão pode aumentar para cima e para baixo de acordo com a altura de empilhamento para reduzir a gota material e para evitar o voo da poeira. Também, pode reduzir a altura da coluna central e reduzir o custo. A desvantagem é que a estrutura é mais complexa.































coluna 2.King e mecanismo de gerencio do empilhador e do reclaimer circulares

(1) a coluna do rei do reclaimer do empilhador é ficada situada no centro do curral circular. É um componente importante do reclaimer do empilhador. Carrega não somente a carga dos componentes principais e do cavalete da entrada, mas igualmente é o centro da instalação dos componentes. Consequentemente, suas fabricação e exigências do processo de instalação são muito altas. É feito da placa de aço rolada em uma forma cilíndrica e soldada e montada. O modelo de serviço público é fornecido com uma construção de aço de empilhamento, um rolamento que carregam para a parte giratória de empilhamento e um arrasto do cabo que conecta vários componentes do equipamento
(2) a parte superior da coluna do rei é a parte giratória de empilhamento, a parte superior de que é conectado com o cavalete do transporte de correia que entra no curral circular através do rolamento giratório e serve como um ponto de apoio para a carga do cavalete, e a parte mais inferior é conectada com a coluna média através do rolamento giratório.
(3) a fim permitir o dispositivo de carregamento do gerencio de carregar a grande força vertical, a força horizontal e o momento da reviravolta, o tipo do apoio de carregamento do gerencio são adotados. O rolamento giratório é protegido por uma tampa protetora contra poeira. Sua estrutura pode adaptar-se ao ambiente de trabalho áspero e tem as funções da prevenção da poeira, da prevenção da imersão da água, do reabastecimento, da limpeza e da manutenção.































































empilhador 3.Gantry

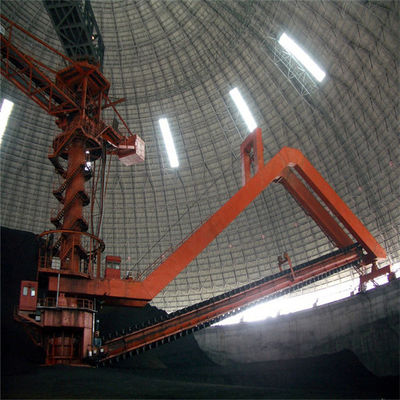

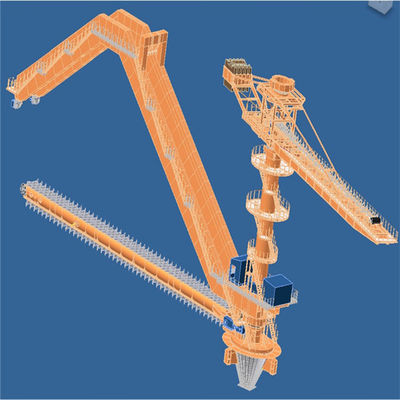

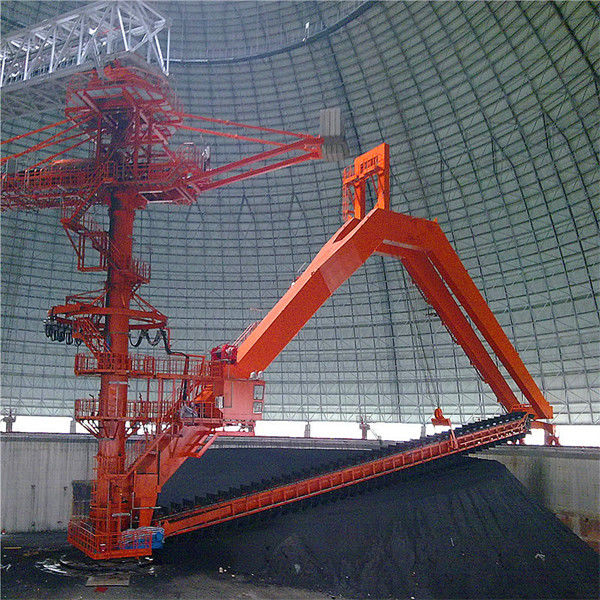

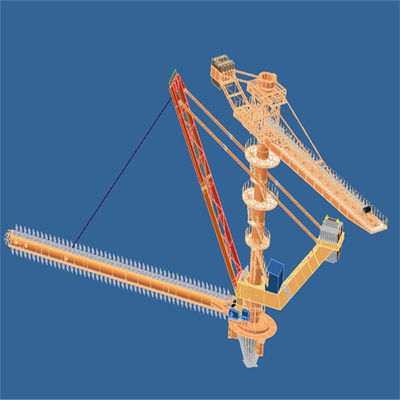

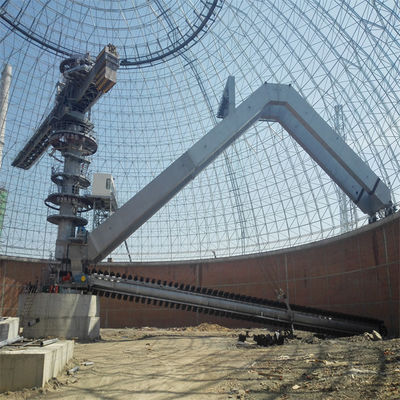

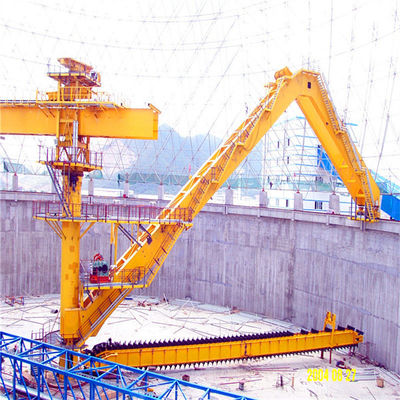

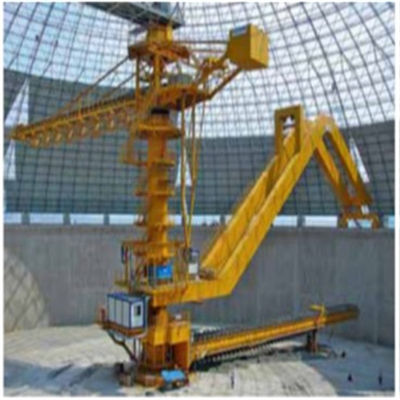

O reclaimer do raspador do pórtico é composto principalmente do pórtico, mecanismo de viagem, recuperando bordejando o reclaimer do mecanismo e do raspador. O pórtico é o componente principal do apoio da rotação, bordejar e da carga do reclaimer do raspador. O reclaimer do raspador é ajustado sob o pórtico. O mecanismo bordejando adota o tipo mecânico do guincho, e uma extremidade do pórtico é conectada com a coluna central pelo rolamento de rolo, a outra extremidade é apoiada na trilha circular na parte superior da parede de retenção do curral, e a rotação do reclaimer é conduzida pela roda de viagem na trilha circular. O reclaimer do pórtico tem uma estrutura robusta, e a maioria do peso do pórtico é carregado pela parede de retenção, que melhora significativamente o estado do esforço da coluna central e faz a operação mais segura.
O mecanismo de viagem é composto do grupo da roda da movimentação, detecção e sistema de controlo elétrico de viagem e sistema de lubrificação. Considerando as exigências do movimento em dois sentidos do pórtico do balanço sob as circunstâncias as mais desfavoráveis, duas rodas de viagem são usadas como as rodas da movimentação. A roda é conduzida mecanicamente pelo regulamento variável da velocidade da frequência. Regulamento da velocidade de Stepless da velocidade de curso de trabalho e da velocidade de curso não de trabalho (a fim assegurar a operação normal e segura do reclaimer circular do empilhador, de velocidades lentas e rápidas do grupo respectivamente de acordo com as condições no local da operação, isto é velocidade de curso de trabalho e velocidade de curso não de trabalho). A fim assegurar-se de que o esforço do pórtico seja razoável e a pressão da roda de cada grupo da roda sob o pórtico seja a mesma, o pórtico é articulado com os dois grupos da roda, e cada ponto da dobradiça adota através do tipo do eixo. Além, o rolamento comum é usado na conexão entre o pórtico e a estrutura de passeio para assegurar-se de que o pórtico possa automaticamente se adaptar à mudança da trilha. A lubrificação de cada eixo de apoio do rolamento e da dobradiça do mecanismo de viagem adota a lubrificação centralizada graxa.















































































4.Reclaimer que bordeja o mecanismo:
O mecanismo bordejando é composto do dispositivo de condução, o conjunto do cilindro, corda de fio de aço dobro e detecção e sistema de controlo elétricos de lançamento. O funcionamento bordejando do reclaimer do raspador é terminado através do mecanismo de lançamento, para conseguir a finalidade da recuperação mergulhada.
O mecanismo bordejando usando enrolamento dobro da corda de fio de aço o único, e o mecanismo do equilíbrio são adotados na interseção das duas cordas de fio de aço para assegurar-se de que o esforço das cordas de fio de aço esquerdas e direitas seja equilibrado e o trabalho seja mais seguro.
O dispositivo de condução do mecanismo bordejando é conduzido mecanicamente pela conversão de frequência e pelo regulamento da velocidade para controlar exatamente a variação da amplitude, para controlar a mudança da quantidade de recuperação. A fim assegurar a segurança e o posicionamento exato e seguro do mecanismo de lançamento, o dispositivo de condução adota o sistema de travagem dobro
