Curral circular que empilha e que recupera o sistema para o central elétrica ateado fogo carvão

Descrição de produto

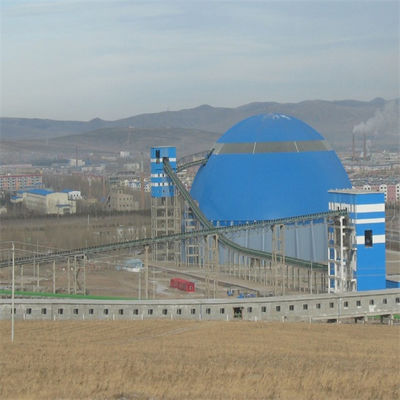

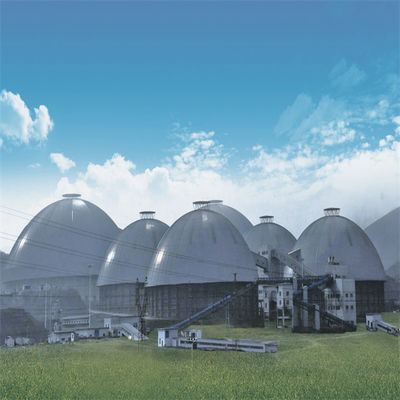

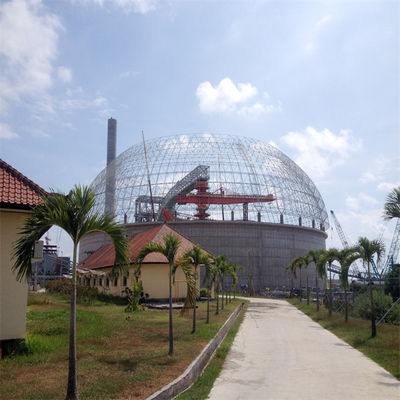

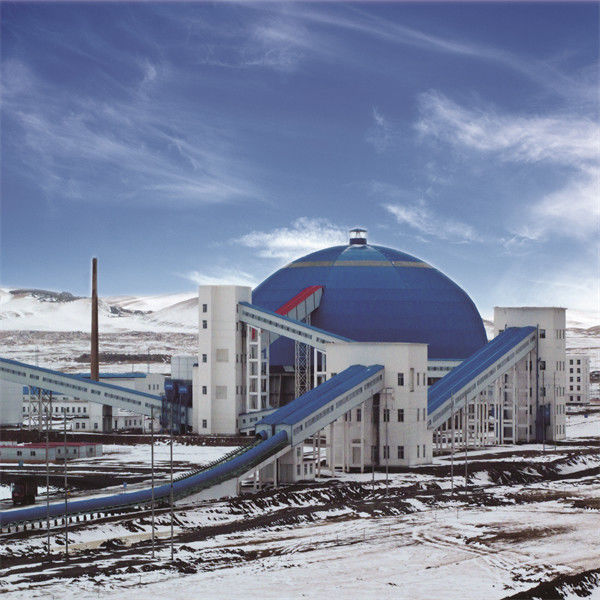

Curral circular que empilha e que recupera o sistema para o central elétrica a carvão



Introdução

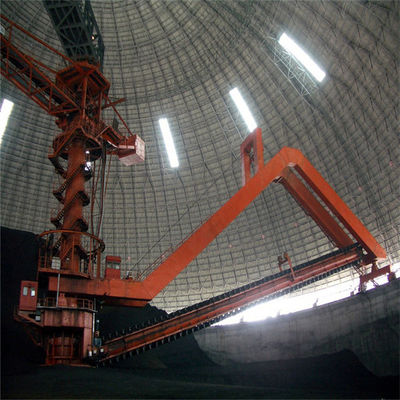

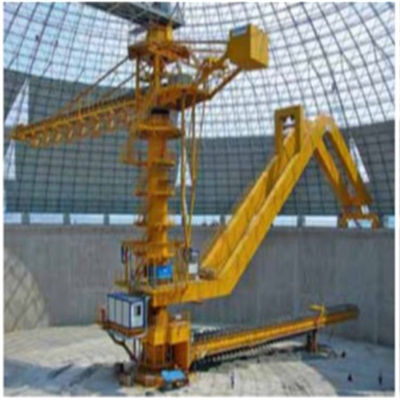

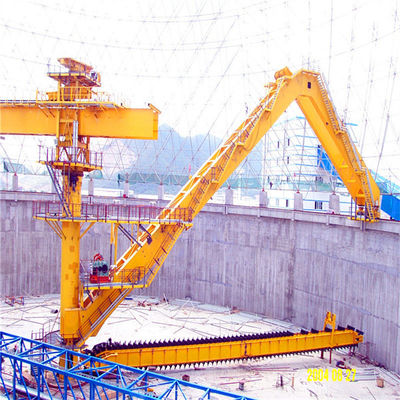

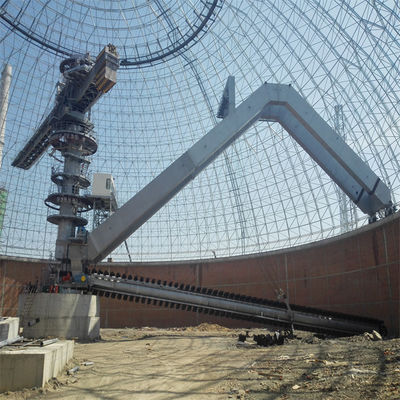

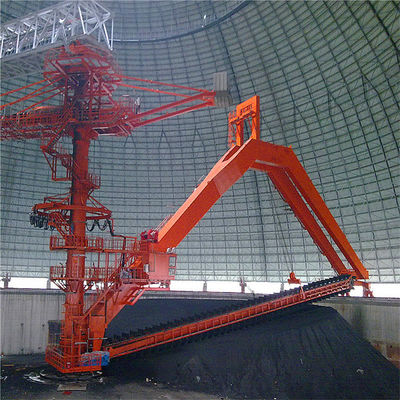

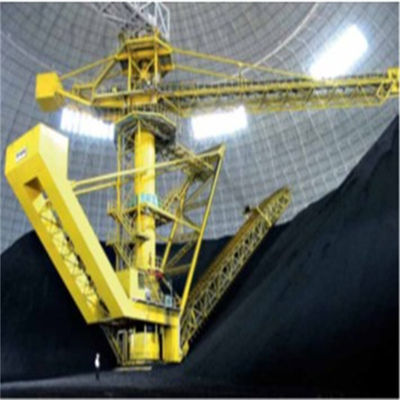

O empilhador e o reclaimer circulares do raspador do pórtico são usados principalmente nos materiais de construção, o carvão, a metalurgia, energia elétrica, porto, e outras indústrias, e usados na maior parte para empilhar a pedra calcária ou o carvão e os outros materiais de maioria. O modilhão do empilhador é equipado com um transporte de correia, que passe através do telhado da grade da construção de aço do curral circular do transporte de correia no cavalete, e os materiais da entrada para terminar o empilhamento cônico do anel através do transporte de correia no modilhão do empilhador; O reclaimer termina o trabalho de recuperação através de três processos de ligamento: sistema de viagem, bordejando o sistema, e o sistema do raspador. O reclaimer do raspador raspa os materiais no funil cônico sob a coluna central ao longo da inclinação da pilha e das saídas os materiais através do alimentador de vibração e do transporte de correia subterrâneo.































Característica



projeto	empilhando e recuperando o equipamento
pintura	HEMPEL
cor	pelo usuário
capacidade	1800 t/h
caráter	resistente
vantagem	baixa manutenção
benefício	baixo custo
aplicação	manipulação de carvão

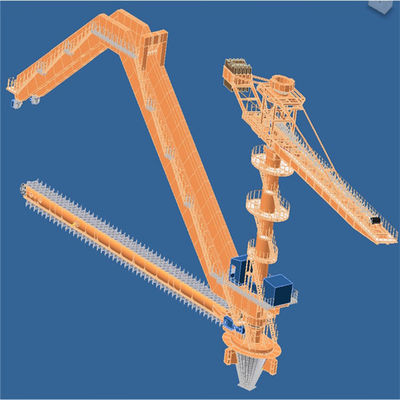

Componentes principais do empilhador e do reclaimer circulares



1. Empilhando a construção de aço, transporte de correia do modilhão

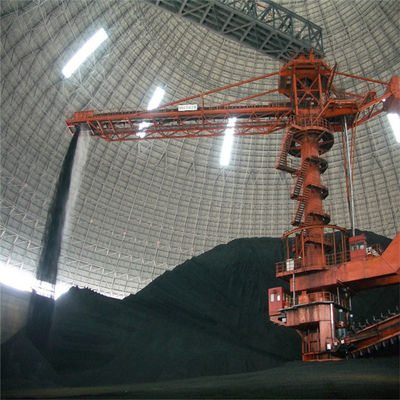

O empilhador do modilhão toma a coluna central como o centro, uma extremidade é o transporte de correia com construção de aço do modilhão, e a outra extremidade é a caixa do contrapeso. A peça de empilhamento média do gerencio é conectada com a coluna central girando o rolamento, e o empilhador pode girar engrenando o pinhão no motorista de gerencio com a engrenagem na coluna central. Os materiais que entram no curral circular são descarregados na cabeça do transporte de correia do modilhão e empilhados diretamente ao curral. O empilhador gerencie em um determinado ângulo para a inclinação que empilha até que esteja empilhado em uma pilha anular.

Há dois tipos estruturais principais de empilhador do modilhão, de tipo fixo do modilhão e de modilhão bordejando o tipo.

Comparação dos dois tipos de empilhadores:

(1) as vantagens do empilhador fixo são estrutura simples e baixo custo. A desvantagem é que quando a parte mais inferior do empilhador não é empilhada ou a pilha material é baixa, a diferença é enorme, e a poeira no curral é mais séria (mesmo com um sistema de pulverizador).

(2) o empilhador bordejando usa o cilindro hidráulico para aumentar ou abaixar o modilhão. Sua vantagem é modilhão pode aumentar para cima e para baixo de acordo com a altura de empilhamento para reduzir a gota material e para evitar o voo da poeira. Também, pode reduzir a altura da coluna central e reduzir o custo. A desvantagem é que a estrutura é mais complexa.



























































2. Coluna do rei e mecanismo de gerencio do empilhador e do reclaimer circulares



(1) a coluna do rei do reclaimer do empilhador é ficada situada no centro do curral circular. É um componente importante do reclaimer do empilhador. Carrega não somente a carga dos componentes principais e do cavalete da entrada mas igualmente é o centro da instalação dos componentes. Consequentemente, suas fabricação e exigências do processo de instalação são muito altas. É feito da placa de aço rolada em uma forma cilíndrica e soldada e montada. O modelo de serviço público é fornecido com uma construção de aço de empilhamento, um rolamento que carregam para a parte giratória de empilhamento, e um arrasto do cabo que conecta vários componentes do equipamento
(2) a parte superior da coluna do rei é a parte giratória de empilhamento, a parte superior de que é conectado com o cavalete do transporte de correia que entra no curral circular através do rolamento giratório e serve como um ponto de apoio para a carga do cavalete, e a parte mais inferior é conectada com a coluna média através do rolamento giratório.
(3) para permitir o dispositivo de carregamento do gerencio de carregar a grande força vertical, a força horizontal, e a reviravolta do momento, o tipo do apoio de carregamento do gerencio são adotadas. O rolamento giratório é protegido por uma tampa protetora contra poeira. Sua estrutura pode adaptar-se ao ambiente de trabalho áspero e tem as funções da prevenção da poeira, da prevenção da imersão da água, do reabastecimento, da limpeza, e da manutenção.

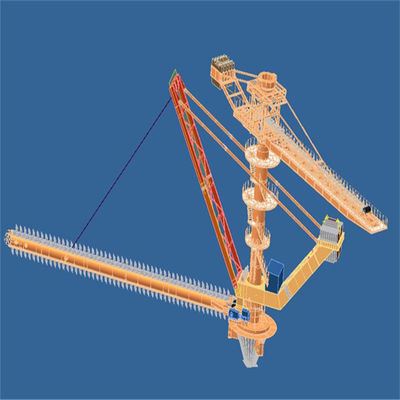

3. Reclaimer que bordeja o mecanismo:
O mecanismo bordejando é composto de um dispositivo de condução, um conjunto do cilindro, uma corda de fio de aço dobro, e uma detecção e um sistema de controlo elétricos de lançamento. O funcionamento bordejando do reclaimer do raspador é terminado através do mecanismo de lançamento, para conseguir a finalidade da recuperação mergulhada.
O mecanismo bordejando usa enrolamento dobro da corda de fio de aço o único, e o mecanismo do equilíbrio é adotado na interseção das duas cordas de fio de aço para assegurar-se de que o esforço das cordas de fio de aço esquerdas e direitas esteja equilibrado e o trabalho seja mais seguro.
O dispositivo de condução do mecanismo bordejando é conduzido mecanicamente pela conversão de frequência e pelo regulamento da velocidade para controlar exatamente a variação da amplitude, para controlar a mudança da quantidade de recuperação. Para assegurar a segurança e o posicionamento exato e seguro do mecanismo de lançamento, o dispositivo de condução adota um sistema de travagem dobro



4. Sistema hidráulico

O sistema hidráulico de reclaimer do empilhador inclui principalmente o empilhador que bordeja o sistema hidráulico, corrente do raspador que tensiona o sistema hidráulico, e o sistema hidráulico de tensão manual de transporte de correia
O sistema hidráulico bordejando do controle é composto de uma unidade de motor principal da bomba, de uma unidade da válvula de controle, de um cilindro do óleo, de um conjunto do tanque de óleo, de uns acessórios hidráulicos, e de uns encanamentos hidráulicos. O encanamento do cilindro bordejando é equipado com uma válvula de segurança da ruptura do encanamento e um grupo da válvula de segurança.
O sistema hidráulico de tensão do controle do cilindro é composto de um grupo do motor da bomba, de um grupo da válvula de controle, de um acumulador, de um cilindro do óleo, de um conjunto do tanque de óleo, de uns acessórios hidráulicos, e de uns encanamentos hidráulicos. A tensão do cilindro de tensão pode ser ajustada pela válvula dediminuição correspondente.



5. Sistema de lubrificação

O sistema de lubrificação centralizado de reclaimer do empilhador é composto do mecanismo do empilhador, mecanismo do reclaimer, raspador que transporta o mecanismo da roda dentada (corrente incorporado), e o mecanismo da aberto-engrenagem.
Pontos de lubrificação do mecanismo de empilhamento: superior e para abaixar os grandes rolamentos do gerencio, pontos da dobradiça do cilindro do óleo, empilhando pontos da dobradiça do braço, e rolamentos de cilindro. Método da lubrificação: linha dobro automática/sistema de lubrificação centralizado híbrido progressivo, com controle do PLC.
Pontos da lubrificação de recuperar o mecanismo: mais baixo grande rolamento giratório, bordejando o bloco de polia de recuperar o braço, o mecanismo de viagem, etc.
Método da lubrificação: linha dobro automática/sistema de lubrificação centralizado híbrido progressivo, com controle do PLC.
O sistema de lubrificação deixando cair do óleo de raspador que transporta a roda dentada consiste no tanque de óleo, no interruptor do nível líquido, no interruptor eletromagnético, na válvula de regulamento deixando cair do óleo, e nos acessórios do encanamento, que realiza principalmente a lubrificação do óleo do raspador que transporta a corrente em ambos os lados.
Método da lubrificação: lubrificação de gotejamento do óleo automático, uma quantidade ajustável do gotejamento do óleo, e controle do PLC
Modo aberto giratório da lubrificação da engrenagem: a lubrificação de gotejamento do óleo automático, e a quantidade da lubrificação são controladas pelo PLC.

















































































6. Sistema controlado da poeira do pulverizador de água

A poeira do pulverizador de água controlou o sistema no reclaimer do empilhador é composta de uma bomba de impulsionador, de um encanamento, de um filtro, de uma válvula manual, de uma válvula elétrica, de uma válvula de verificação, de uma válvula de dreno automática, de um calibre de pressão, de um medidor de fluxo, de um calibre nivelado de água, e de um grupo do bocal de pulverizador.
A posição e a função do grupo do bocal são como segue:
Em torno da parte externa do funil mais baixo na cabeça do braço que empilha o transporte de correia, os pulverizadores do grupo do bocal molham para formar uma cortina de água do guarda-chuva para controlar a poeira gerada empilhando no pulverizador.
2) A recepção do material do modilhão que empilha o transporte de correia é encerrada na rampa do guia. Pulverize a água no grupo do bocal para controlar a poeira na rampa fechado do guia.
3) Sistema de pulverizador auxiliar: é composto principalmente de dois pulverizadores remotos, que são instalados na coluna central do reclaimer do empilhador. A cabeça do braço do empilhador auxiliar pode eficazmente suprimir a poeira no curral.
