Curral circular que empilha e que recupera o sistema para a manipulação de materiais da maioria

Descrição de produto

Curral circular que empilha e que recupera o sistema para a manipulação de materiais da maioria


Introdução

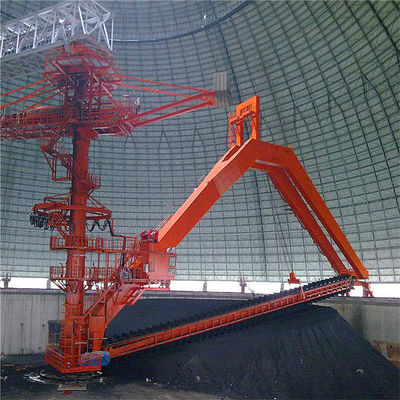

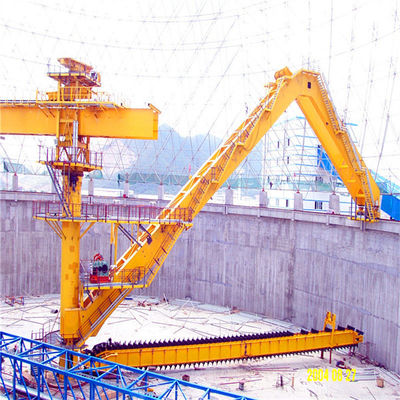

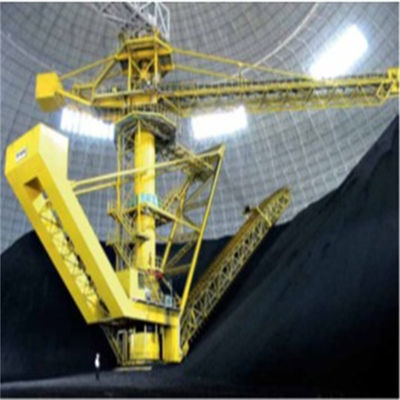

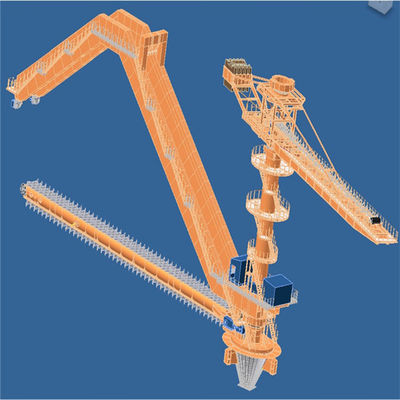

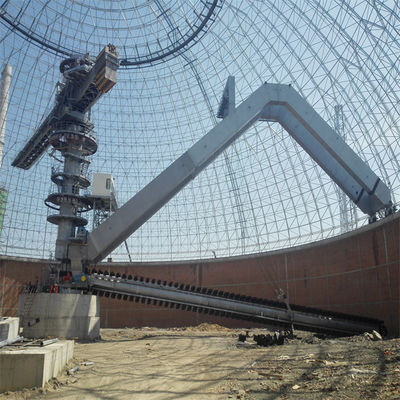

O empilhador e o reclaimer circulares do raspador do pórtico são usados principalmente nos materiais de construção, o carvão, a metalurgia, energia elétrica, porto, e outras indústrias, e usados na maior parte para empilhar a pedra calcária ou o carvão e os outros materiais de maioria. O modilhão do empilhador é equipado com um transporte de correia, que passe através do telhado da grade da construção de aço do curral circular do transporte de correia no cavalete, e os materiais da entrada para terminar o empilhamento cônico do anel através do transporte de correia no modilhão do empilhador; O reclaimer termina o trabalho de recuperação através de três processos de ligamento: sistema de viagem, bordejando o sistema, e o sistema do raspador. O reclaimer do raspador raspa os materiais no funil cônico sob a coluna central ao longo da inclinação da pilha e das saídas os materiais através do alimentador de vibração e do transporte de correia subterrâneo.

















Característica


Aplicações

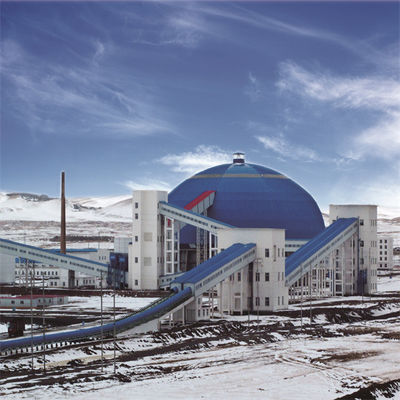

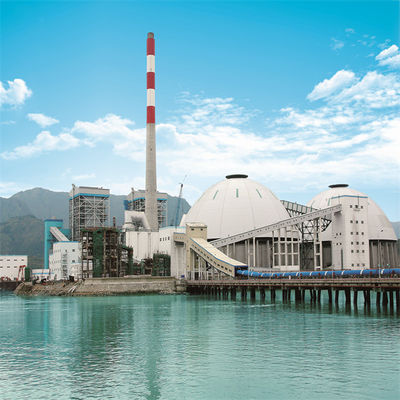

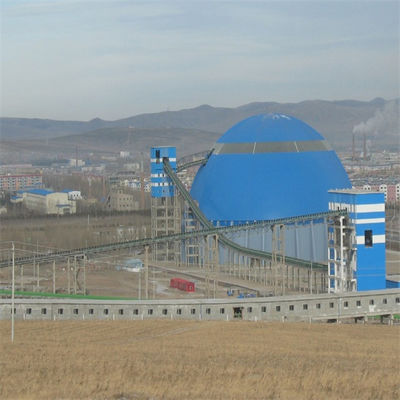

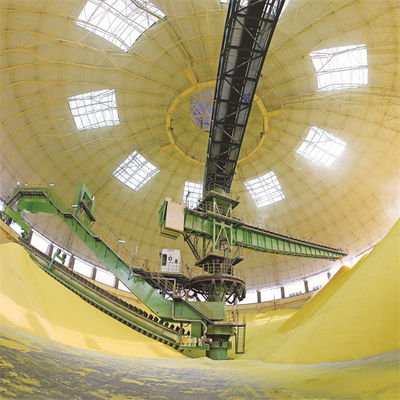

Case1

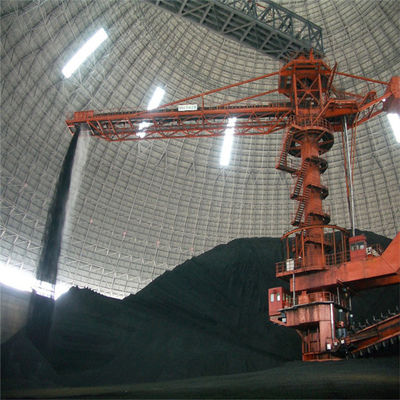

Case2

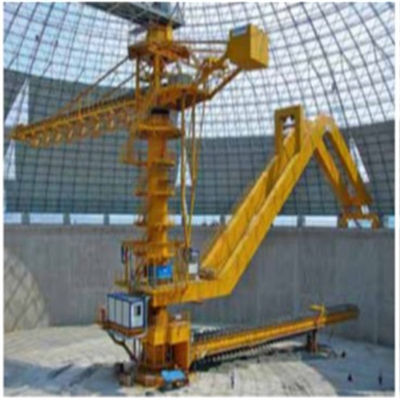

Case3

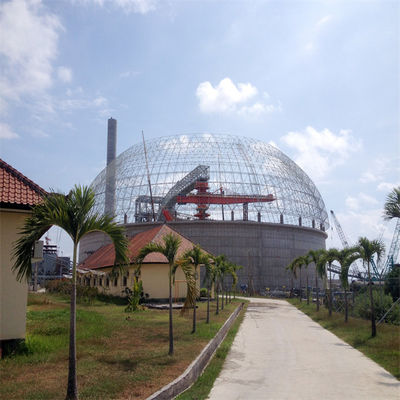

Case4

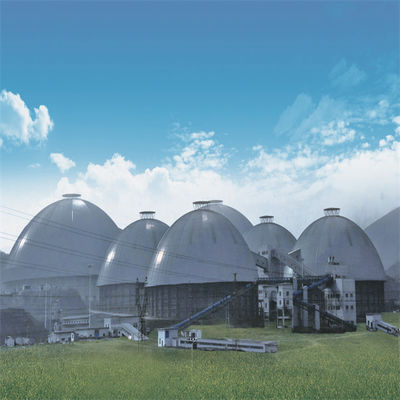

Case5








































Detalhes

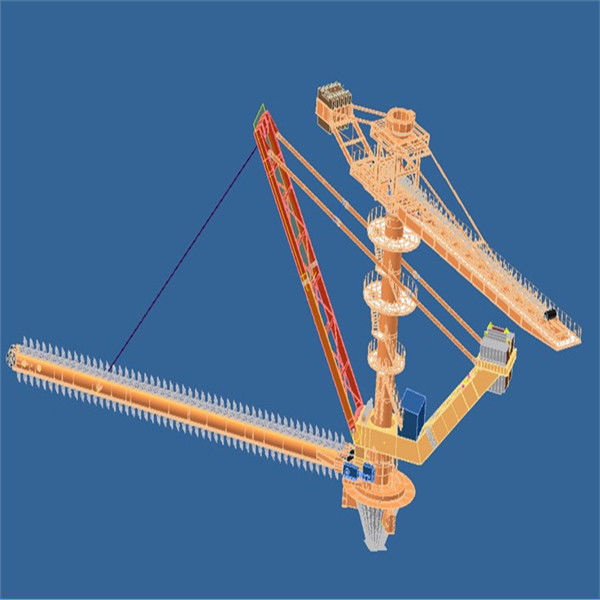

Raspador









































4. Reclaimer que bordeja o mecanismo:






















5. reclaimer do raspador
(1) o reclaimer do raspador adota uma roda dentada para conduzir a corrente do rolo, e as movimentações de corrente do rolo o raspador para recuperar então. Este método tem a grande tração, a resistência linear pequena, e a durabilidade. É uma recuperação e um transporte de integração de recuperação do método.
(2) o raspador é fixado no mecanismo dobro da corrente, e a roda dentada é conduzida pelo motor na parte traseira para o movimento circular. O raspador raspa os materiais na parte mais inferior do empilhador no funil cônico na parte mais inferior da coluna do rei.
(3) o raspador adota a estrutura da placa dobrada com transmissão da inclinação em ambos os lados, que é soldada pela placa de aço e tem a suficientes força e rigidez. Está raspando os dentes em ambos os lados do raspador. Esta estrutura pode cortar o material lateralmente o mais eficazmente, e o raspador não cola ao material e não tem nenhum retorno. A corrente do corpo e do rolo do raspador é conectada pelos parafusos de grande resistência, que são convenientes para a manutenção e a desmontagem. A corrente pode ser dividida na corrente incorporado e na corrente externo de acordo com a posição da colocação do rolo. Comparado com a corrente incorporado, a corrente externo tem as vantagens de baixo nível de ruído e de livre de manutenção
(4) o dispositivo de condução do raspador é composto de um motor, de um redutor, de um acoplamento hidráulico, etc. O dispositivo de condução é impacto-resistente e conveniente para a manutenção. O dispositivo de condução é equipado com a proteção dobro elétrica da segurança e da sobrecarga e equipado com um bom dispositivo da absorção de choque.
(5) o dispositivo de tensão do reclaimer do raspador é ajustado na roda dentada principal. O dispositivo de tensão é tensão hidráulica, com tensão constante e operação e ajuste fáceis.


9.specification do empilhador e do reclaimer da roda da cubeta do pórtico
