Camada Gdl da difusão do gás

Descrição de produto

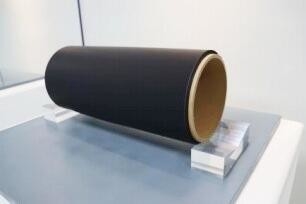

SSI-GH é o primeiro em China para usar um processo do rolo-à-rolo para produzir camadas da difusão do gás. Presentemente, a largura máxima do produto pode alcançar 1.2m, que é mais apropriado para a produção automática. O produto tem uma condutibilidade eletrônica mais forte, uma capacidade mais forte da gestão da água, permeabilidade excelente do ar, força mecânica alta, rigidez e flexibilidade apropriada, estabilidade química excelente e estabilidade térmica sob as vantagens de apertado ultra-fino, estrutural e da superfície equilibrados para a durabilidade alta. Nós realizamos o controle da qualidade da fabricação do completo-processo e do processo em linha da camada baixa da difusão do papel-gás do papel-carbono, e temos ao mesmo tempo a melhor consistência de produto, e alguns indicadores de desempenho do produto alcançaram o nível avançado internacional. Presentemente, nós lançamos os produtos da camada da difusão do gás apropriados para células combustíveis refrigeradas a ar do hidrogênio, células combustíveis líquido-de refrigeração do hidrogênio e cátodos de electrolyzers da produção do hidrogênio da eletrólise da água do PEM.

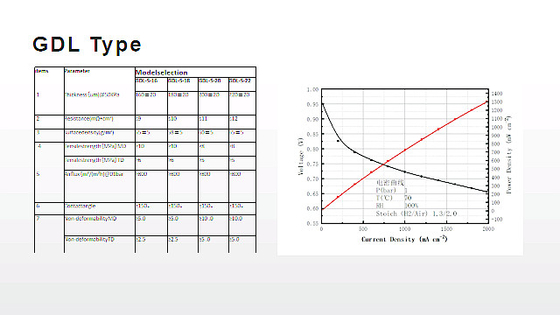

Tipo da camada de Diffussion do gás para a célula combustível de refrigeração do hidrogênio

artigos	Parâmetro	Seleção modelo para a célula combustível
		GDL-S-16	GDL-S-18	GDL-S-20	GDL-S-22
1	Espessura (um) @50KPa	160±20	180±20	200±20	220±20
	Espessura (um) @1Mpa	125±20	150±20	160±20	170±20
2	Resistência (mΩ•²) do cm @1Mpa	≤9	≤10	≤11	≤12
3	densidade da superfície (² de g/m)	55±5	58±5	60±5	65±5
4	DM da resistência à tração (MPa)	≥10	≥10	≥8	≥8
	Resistência à tração TD (MPa)	≥6	≥6	≥5	≥5
5	Fluxo do ar (³ de m/(² de m h) @0.1bar	≥800	≥800	≥800	≥800
6	Polarisability (² de V)*@1500mA/cm	≥0.65	≥0.65	≥0.65	≥0.65
	Polarisability (² de V)*@2000mA/cm	≥0.60	≥0.60	≥0.60	≥0.60
7	Ângulo de contato	≥150°	≥150°	≥150°	≥150°
8	DM da rigidez	≥5.0	≥5.0	≥10.0	≥10.0
	Rigidez TD	≥2.5	≥2.5	≥5.0	≥5.0

Aplique à pilha da célula combustível, módulo da célula combustível, integração de sistemas do veículo da célula combustível.

Tabela da seleção de GDL para a pilha eletrolítica

artigos	Parâmetro	Seleção modelo para a pilha eletrolítica
		GDL-D-24	GDB-D-22F	GDB-D-22
1	Espessura (um) @50KPa	240±20	220±20	220±20
	Espessura (um) @1Mpa	210±15	180±15	180±15
2	Resistência (mΩ•²) do cm @1Mpa	≤9	≤9	≤9
3	densidade da superfície (² de g/m)	100±5	85±5	85±5
4	DM da resistência à tração (MPa)	≥9	≥9	≥9
	Resistência à tração TD (MPa)	≥6	≥6	≥6
5	Fluxo do ar (³ de m/(² de m h) @0.1bar	≥800	≥800	≥800
7	Ângulo de contato (lado) do MPL MPL	≥140°	/	/
	Ângulo de contato (lado do papel químico)	≥120°	≥120°	≤90°
8	DM da rigidez	≥11	≥11	≥11
	Rigidez TD	≥6	≥6	≥6

Aplique ao equipamento de produção eletrolítico do hidrogênio da água da membrana da troca de Proton (PEM).

Tabela da seleção de GDL para célula combustível refrigerada a ar do hidrogênio

artigos	Parâmetro	Seleção modelo para a estação do aerospace&power
		GDL-F-20	GDL-F-22
1	Espessura (um) @50KPa	200±20	220±20
	Espessura (um) @1Mpa	150±15	165±15
2	Resistência (mΩ•²) do cm @1Mpa	≤8.5	≤9
3	densidade da superfície (² de g/m)	60±5	65±5
4	DM da resistência à tração (MPa)	≥8	≥8
	Resistência à tração TD (MPa)	≥5	≥5
5	Permeabilidade de gás (³ de m/(² h)@0.1bar de m	≥900	≥900
7	Ângulo de contato (lado) do MPL (MPL)	≥140°	≥140°
	Ângulo de contato (lado do papel químico)	≥120°	≥120°
8	DM da rigidez	≥10	≥10
	Rigidez TD	≥5	≥5

Aplique a:
Veículos aéreos 2nãos pilotado do hidrogênio; Bicicleta do hidrogênio; Poder portátil.

Conjunto da cidade	Saída anual de GDL	Largura de GDL
Shenzhen	Cem mil medidores quadrados	400mm
Tianjin	Um milhão de medidores quadrados	A largura máxima pode alcançar 1.2m, segundo as necessidades de nossos clientes.

Características

Condutibilidade forte
Capacidade forte da gestão da água
Permeabilidade excelente do ar
Força mecânica alta
Durabilidade longa
Superfície lisa

GDL para o desempenho da célula combustível medido em grupos da produção em massa: 0,655 V@2000 mA/cm2
