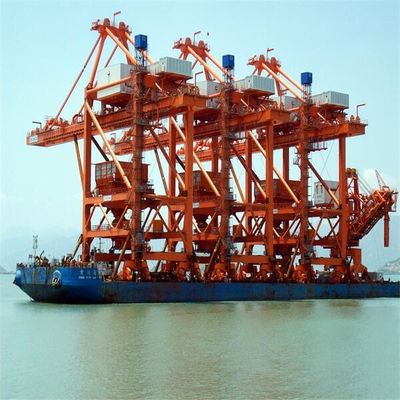

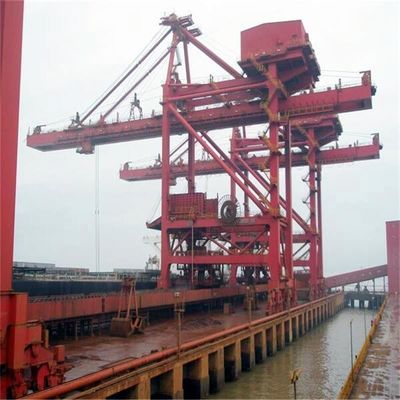

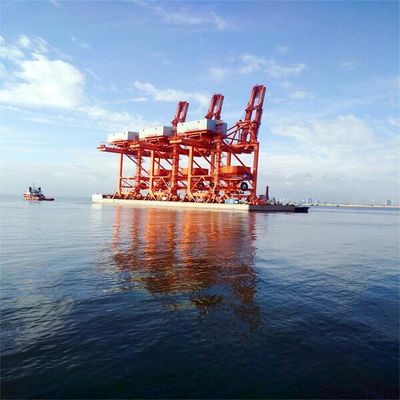

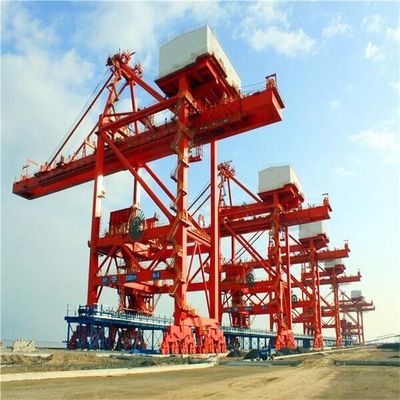

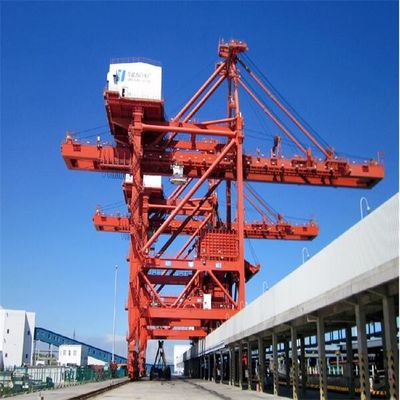

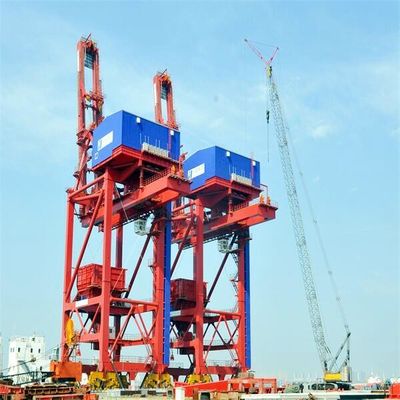

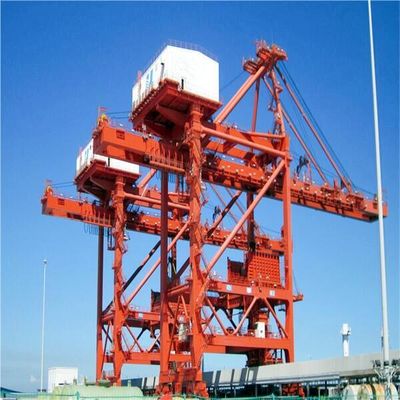

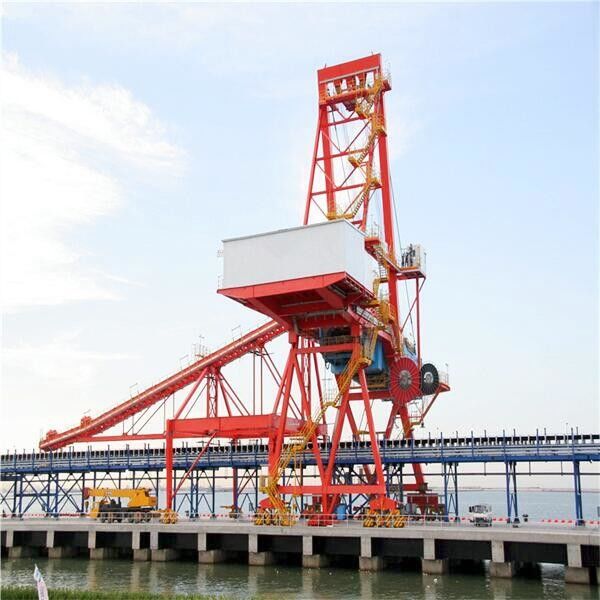

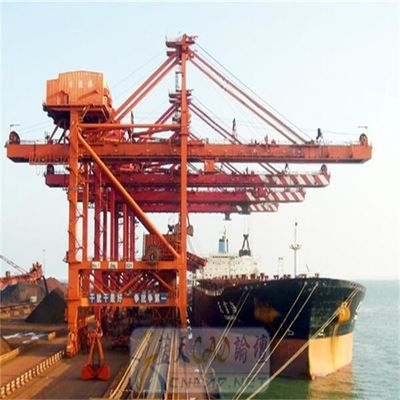

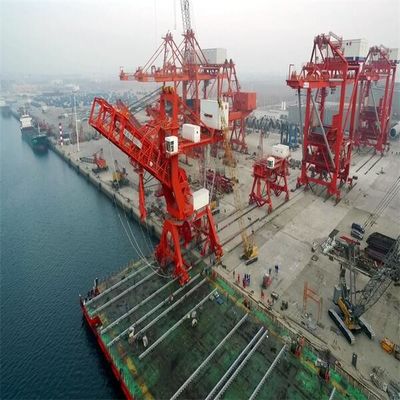

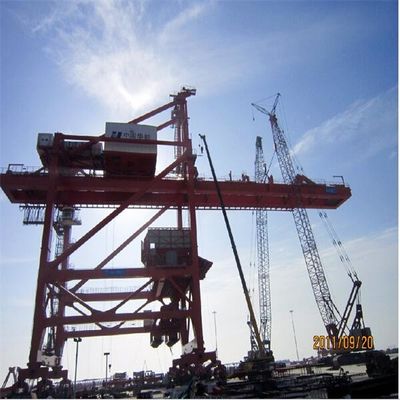

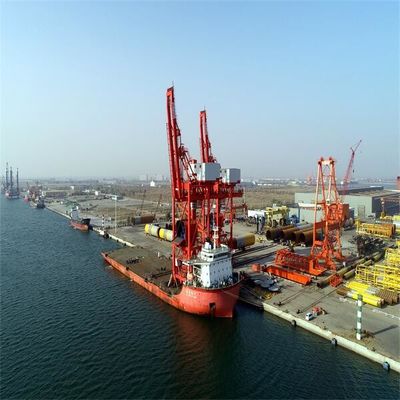

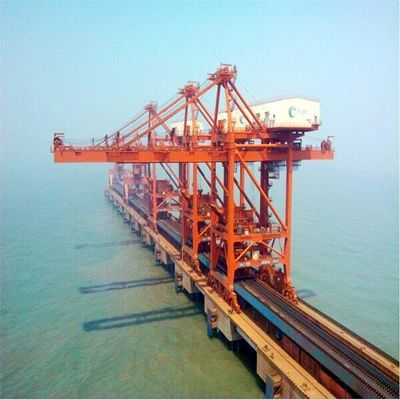

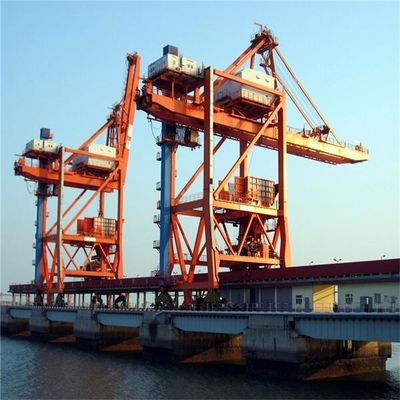

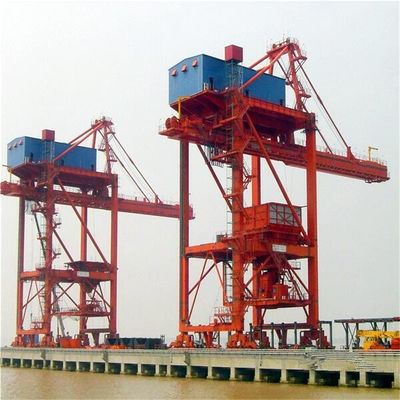

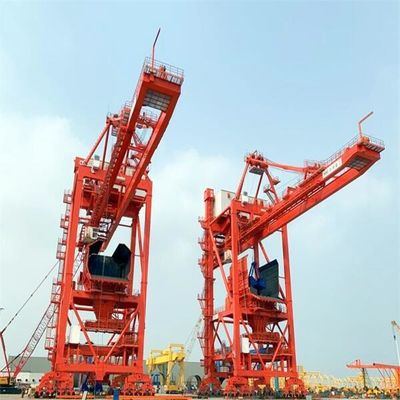

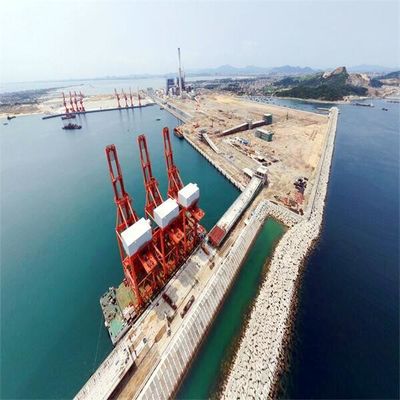

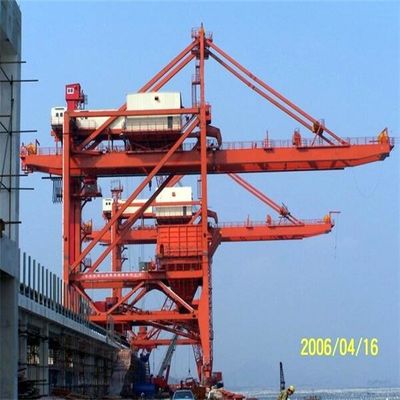

Sistema resistente do descarregador do navio para o carvão que descarrega no terminal portuário

Descrição de produto

Tipo navio contínuo da correia do sistema do descarregador do navio que descarrega o navio da continuidade de sistema que descarrega o sistema

O ponte-tipo (elétrico) mecânico descarregador do diferencial do navio é uma série de eficaz, de seguro e o elevado desempenho que descarrega os dispositivos personalizados ao porto e ao negócio terminal que seguram cargas de maioria secas.

Todos os empilhadores são projetados baseados nas especificações técnicas e nas aplicações do nosso cliente, assim que a reunião técnica da discussão é essencial antes da fase da proposta de projeto.

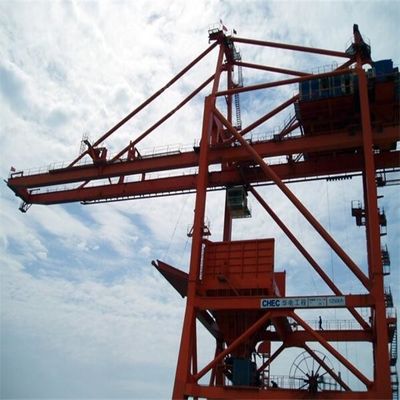

Estrutura principal do ponte-tipo descarregador do navio da garra

Mecanismo do ponte-tipo descarregador do navio da garra

mecanismo 1.Traveling

O método de condução do mecanismo de viagem é multi movimentação. O mecanismo de viagem é composto do dispositivo de condução, do dispositivo de viagem do apoio e do dispositivo de proteção da segurança. O dispositivo de viagem do apoio adota o grupo da roda com feixe de equilíbrio, a roda adota a roda de carregamento de rolamento com bordas dobro da roda, e o número de rodas da movimentação não será menos de 50% do número total de rodas.
A maioria da unidade de condução são três nos redutores um, que podem igualmente ser combinados por redutores, por freios e por motores através dos acoplamentos

2. Estrutura principal do ponte-tipo descarregador do navio

A conexão da construção de aço principal do descarregador do navio adota a conexão rígida, e a rigidez da máquina inteira é forte bastante.
O aço de rolamento da T-seção é adotado para dianteiro e traseiro a viga do descarregador do navio e o feixe do trilho do trole sem solda de faixa, para evitar o rachamento da fadiga da solda que pode ocorrer quando as rodas do trole são roladas para a frente e para trás.

3. Sistema do funil

O funil que descarrega o sistema do descarregador do navio é composto do funil de carvão, do alimentador, do funil da forquilha, do defletor de espalhamento de carvão, do para-brisa, da rampa em dois sentidos e do suporte do amortecedor.

4. Cubeta da garra que iça o mecanismo (cilindros mecânicos do diferencial quatro)

A viagem do trole diferencial mecânico do descarregador do navio da garra depende de um motor de comando para conectar os dois redutores diferenciais através do acoplamento da. Com a transformação diferencial da caixa de engrenagens, o levantamento da garra é transformado no movimento transversal do trole.

cubeta 5.Grab (sistema reeving da corda de fio)

6. Bordejando o mecanismo

O mecanismo bordejando do ponte-tipo descarregador do navio da garra é composto do motor, do freio, do redutor, do cilindro e do freio de segurança.

sistema reeving da corda 7.Wire de bordejar o mecanismo

8. Dispositivo do gancho da segurança do modilhão

Quando o modilhão do descarregador do navio está bordejando ao ° 80, o dispositivo do gancho da segurança é usado para pendurar o modilhão e para afrouxar ao mesmo tempo a corda de fio de aço. O gancho da segurança é conduzido geralmente pelo cilindro hidráulico ou pelo atuador eletro-hidráulico.

sistema reeving da corda 9.Wire de trole do apoio da corda de fio

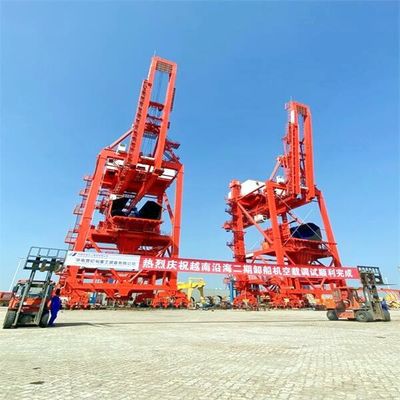

Vista geral do processo de produção
